무선형 레일온도검지장치

□ 개요
  ○ 레일 및 레일주변 대기온도를 측정하여 대기온도와 레일온도의 상관관계를 분석하고 혹서기 고온으로 인한 레일의 장출(레일이 횡방향으로 변이되는 현상)에 의한 사고를 예방하기 위해 레일 온도를 지속적으로 검지하는 장치로써,
  ○ 유선 방식으로 설치, 운용에 따른 관리의 어려움을 극복하기 위하여 IoT기반 레일온도 검지장치를 설치 운용하여 정확하고 신속한 무인검측 시스템 유지로 열차 안전운행을 확보하기 위하여 개발된 장치이다.

□ 설치 및 기능
  ○ 레일측면에 온도센서를 부착하여 레일온도 변화 모니터링
  ○ 강력자석을 이용하여 특수 제작된 센서고정기구를 이용하여 탈부착 용이
  ○ 레일온도와 대기온도 동시 측정
  ○ 임계치 설정으로 온도 임계치 초과 시 즉시 알람 발생

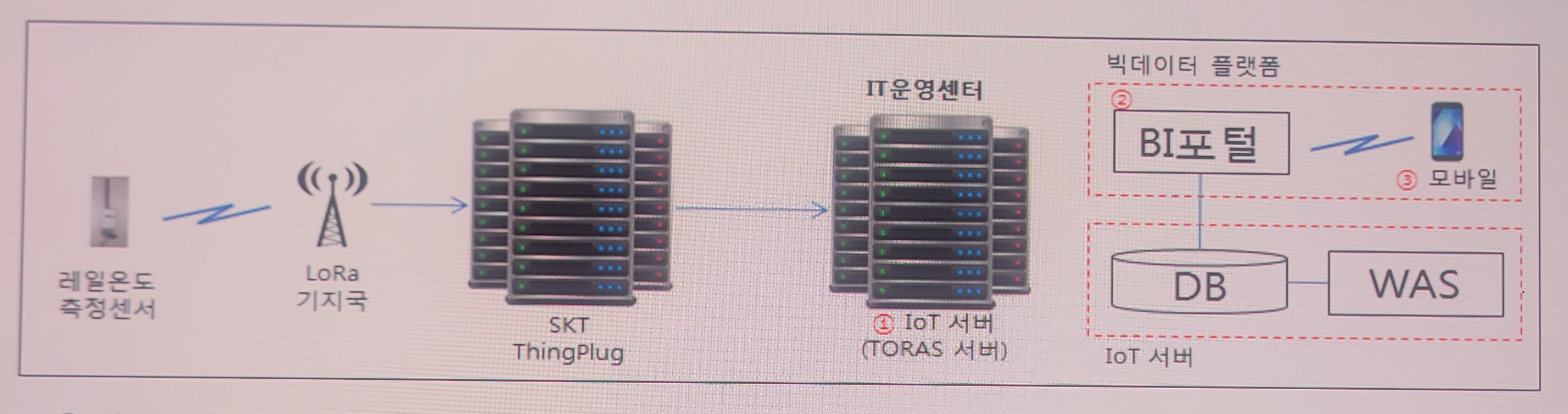

□ 모니터링 시스템

  ① (IoT서버) 레일온도센서 데이터 수집 및 업체 확인용으로 사용
  ② (BI포털) 레일온도 모니터링 시각화 : IoT DB 서버의 데이터를 활용한 시각화 및 UI 요구사항 반영
  ③ (모바일 연동) 센서 경보 발생 시 작업용 폰(작업자 App)으로 통보

□ 레일온도에 따른 열차운행제한
  ○ 40℃ 이상 : 경보음 발생
  ○ 55℃ 이상 : 230km/h 이하
  ○ 60℃ 이상 : 70km/h 이하
  ○ 64℃ 이상 : 운행중지
